多工艺互补：解码CVD金刚石全赛道产业化布局

微波等离子体化学气相沉积（MPCVD）是当下制备高品质单晶金刚石的主流技术方案，也是碳方程布局高端金刚石材料的核心装备体系。

1. 工艺底层逻辑

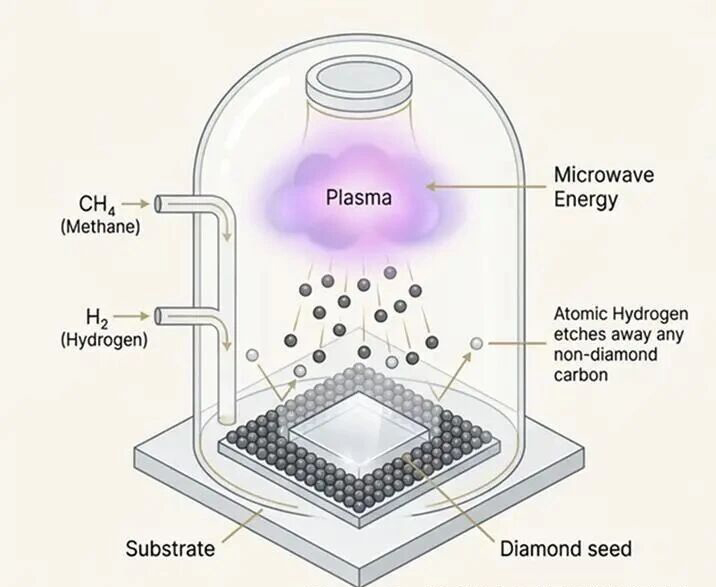

设备利用微波能量在反应腔内激发氢气和甲烷形成等离子体。微波电场赋能自由电子，高速碰撞解离氢分子，生成大量氢自由基；同时甲烷分解产出甲基活性碳源。在高温等离子体环境下，氢自由基可选择性刻蚀石墨等杂相碳，甲基基团则在金刚石籽晶表面有序堆叠，依靠 sp³ 共价键外延生长完整金刚石晶层。

2. 核心独有优势

MPCVD 整套沉积体系无金属电极介入等离子体区域，因此能够避免电极材料污染，这一特性是电子级金刚石、量子传感基底、半导体晶圆衬底不可替代的核心优势；同时，微波等离子体具有较好的稳定性，可以实现较高质量晶体生长。

3. 碳方程 915MHz MPCVD

碳方程75200A MPCVD设备采用915MHZ微波频率搭配75kW大功率配置，可兼容单晶、多晶金刚石规模化量产，单炉能够制备8 英寸多晶金刚石，也可一次性稳定生产489 片 7×7mm规格单晶金刚石，助力国产金刚石散热材料提质增效、增强市场竞争力，推动散热技术从实验室快速落地，向 AI 服务器、功率半导体、新能源车等高端产业批量应用，加速全球半导体热管理产业转型升级。

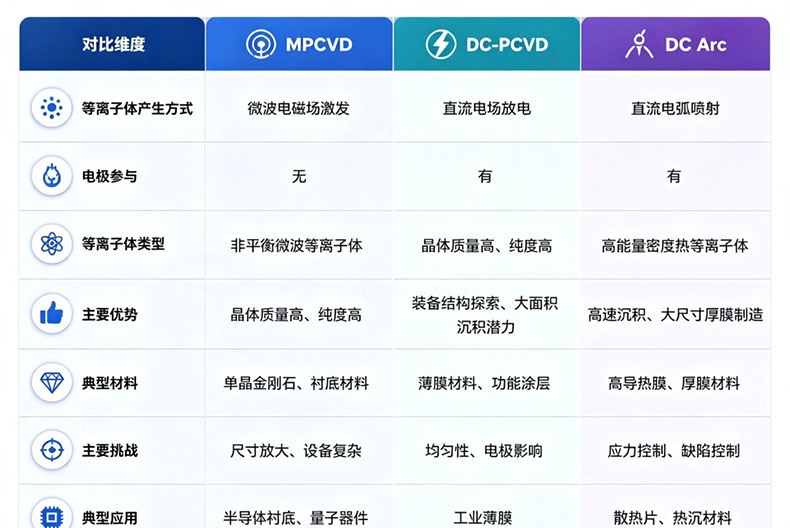

DC Arc 依靠直流电弧产生超高能量等离子射流，最大优势是沉积速度极快，每小时可沉积数百微米金刚石，适合超大尺寸厚膜热沉、工业耐磨涂层、普通激光窗口等对晶体纯度要求不高、追求量产效率的产品。 该工艺存在电极杂质污染、杂相碳难管控等短板，主打高效率工业级金刚石，与 MPCVD 高端高纯路线形成互补。

DC-PCVD 采用直流电场激发等离子体，设备结构简单、制造成本更低，生长速率介于 MPCVD 与 DC Arc 之间，兼顾一定沉积面积。 但受电极放电限制，杂质管控难度更高，大面积均匀性仍需持续优化，目前整体处于产业化探索阶段，多用于低成本金刚石薄膜、通用耐磨涂层，无法满足半导体、量子器件等高纯需求。

当下 CVD 金刚石行业多路线并行已是常态，而高纯、大尺寸高端金刚石的产能突破，仍是依靠MPCVD 装备。碳方程依托自研 915MHz/75kW MPCVD 设备，助力国内金刚石产业快速发展。
