金刚石产业大变局：从传统超硬材料，迈入AI半导体赛道

很多人对金刚石的固有印象，还停留在“坚硬耐磨”的传统超硬材料，过去很长一段时间，人工金刚石产业的主要应用集中在刀具、磨具、钻头等超硬材料领域，产业竞争的核心更多是生产效率、产品规格和成本。但随着CVD金刚石、单晶金刚石等材料技术不断突破，它正在跳出传统磨切工具的赛道，成为AI算力、高端半导体领域的核心关键材料。

金刚石最大的材料优势之一就是导热性能。高纯单晶金刚石室温热导率可以达到约2000 W/(m·K)及以上，远超铜、铝等主流散热材料；同时，金刚石还具有约5.5 eV的宽禁带特性，适配高功率、高频率电子器件的使用需求，为其切入高端半导体领域筑牢了材料基础。

简单来说，过去金刚石是用来“切割打磨”的工具，如今它的核心新使命，是为芯片、功率器件高效散热。

尤其是在AI算力快速发展的背景下，芯片功率密度不断提高，散热已经成为影响芯片性能和系统可靠性的关键因素。2026年发表的一项研究中，金刚石热扩散层用于2.5D芯粒封装后，使单芯粒封装温度降低超过20℃，这也意味着，金刚石已经走出实验室，正式落地高端芯片封装的实际热管理场景。

如今各大企业扎堆布局金刚石产业，核心看中的正是它解决下一代电子设备散热痛点的核心能力。

当下AI服务器不断增加GPU、ASIC等高功率芯片数量，芯片单位面积的发热量持续增加。

传统的铜、铝散热材料已经逼近性能极限。单纯依靠增大散热器尺寸，根本无法解决高算力场景下的高热流密度问题。行业需要在芯片、封装、热扩散层、冷板等更靠近热源的位置提高散热效率。

而金刚石恰好填补了这一市场空白。它可以加工成热扩散片、散热基板、复合冷板等多种散热配件，也可以尝试与GaN、SiC等宽禁带半导体进行集成，用于高功率、高频器件散热。目前，金刚石与宽禁带半导体的集成应用，已经成为高功率电子器件热管理的核心研发与落地方向。

除了当下火热的热管理赛道，金刚石还有一个更长期的方向——半导体材料本身。

金刚石凭借宽禁带、高击穿场强、高导热、耐高温等优异特性，被业界公认为极端条件下高功率、高频电子器件的理想候选材料，是未来半导体产业的核心潜力材料。

不过“金刚石半导体有潜力”与“金刚石半导体已经大规模产业化”是两回事。目前硅、碳化硅、氮化镓半导体材料已经占据成熟市场，金刚石想要真正落地大规模芯片制造，仍面临晶体质量、尺寸规格、掺杂技术、精密加工、界面适配、成本控制等多重难题。

因此当前企业更现实的切入方式是从金刚石基板、热扩散材料、复合散热材料、功率器件热管理等相对明确的应用开始，再逐步向更深层次的半导体器件拓展。

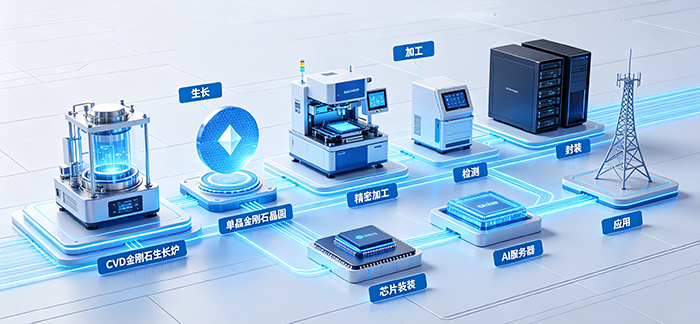

传统金刚石产业，核心拼的是材料生产制造能力。而全新的金刚石材料产业，已经形成“材料+设备+应用”的完整生态，产业链条大幅拉长。

随着金刚石从实验室研发走向规模化产业化，配套的产业需求全面爆发：晶体质量检测、缺陷分析、精密尺寸检测、表面性能表征、器件性能测试等细分环节，都迎来全新市场机遇。

这也意味着，金刚石赛道的入局者不再只有材料生产企业，设备研发、精密加工、质量检测、封装集成、终端应用开发等各类企业，都能在产业链中找到自己的定位，产业生态愈发完善。

近两年，越来越多行业头部企业跨界布局金刚石材料赛道，核心原因有两点。

第一，行业完成从“技术验证”到“应用验证”的跨越。过去企业最大的顾虑是，金刚石性能虽强，但下游真实刚需不足。如今随着AI服务器、5G/6G高功率通信设备、高端功率器件等场景快速普及，金刚石的应用价值被持续验证，市场需求彻底被激活。

第二，产业仍处于早期红利期，产业链尚未形成非常稳定的竞争格局。对于传统企业而言，此时进入虽然存在技术和市场风险，但也意味着有机会通过并购、合资、战略合作等方式快速获得技术、团队和产业资源。

随着AI算力、高功率电子、先进功率器件等应用持续发展，金刚石材料的应用边界仍在扩大，产业链也从材料制备逐步延伸至加工、封装、检测和终端应用。当前多家企业加速布局，反映出市场对金刚石在散热、半导体等领域应用价值的关注正在提升。

未来，技术成熟度、产品成本、加工效率以及下游客户验证进度，将成为影响金刚石材料产业化速度的几个重要因素。属于金刚石的产业新风口，才刚刚开启。
