算力散热终极方案：从婚戒钻石到芯片热沉

当人们还在关心培育钻石能否替代天然钻石作为婚戒的浪漫承诺时，这块冰冷的石头已经悄悄走上了一条截然不同的路——不再作为指尖饰物，而是贴在芯片里。2026年，如果你打开一台最新的AI服务器，或许会在某个不起眼的角落找到一片薄如蝉翼的金刚石晶片，而它承担着远比 “永恒寓意” 更务实的关键任务：高温运转的 AI 芯片高效散热。

算力越强，芯片越烫，这几乎是AI时代最直白也最难解的矛盾。英伟达Rubin架构GPU单卡功耗高达2300W，热流密度超过每平方厘米500瓦，而下一代Vera Rubin架构的单机柜功耗更是直接冲击2300W，散热压力十分严峻。

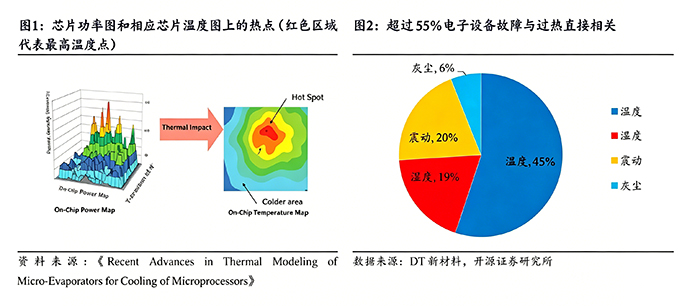

传统风冷早已力不从心——单机柜20千瓦被公认为风冷的物理上限，而今天的数据中心动辄上百千瓦。就连一度被视为救星的液冷方案，在超高热流密度的极端工况下也开始显露疲态。芯片表面的热淤积一旦形成，长期运行就可能导致翘曲、开裂乃至失效。散热，正从一个“工程问题”升级为制约AI算力释放的物理瓶颈。

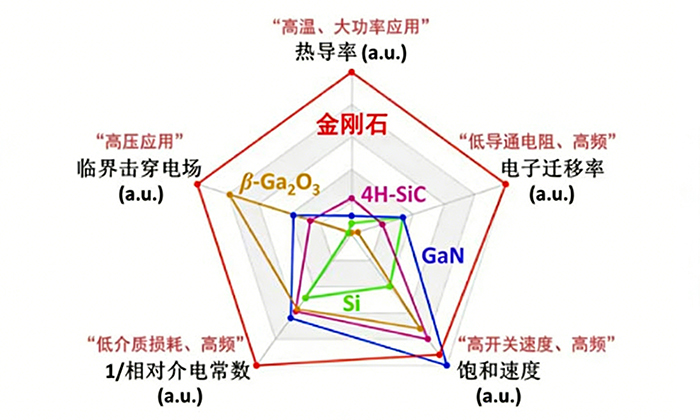

在自然界已知的所有固体材料中，金刚石有着一个近乎“作弊”的天赋——超高的热导率。天然金刚石的热导率可达2000至2500W/(m·K)，是铜的四到六倍，更是硅的十三倍。

更妙的是，金刚石的导热机制并不依赖自由电子，而是依托碳原子振动形成的声子完成导热，实现高效散热的同时，兼具出色的电绝缘性，从根源规避芯片短路风险。。它的热膨胀系数与硅和碳化硅高度匹配，能有效避免在数千次冷热循环中出现界面分层。

凭借导热高效、绝缘安全、适配芯片基材的多重优异特性，金刚石成为超高热流密度AI算力场景下无可替代的关键材料，被业内誉为热管理领域的终极散热材料。

真正让金刚石从实验室走进产业视野的关键催化剂，是英伟达在2026年初的明确动作。这家占据AI服务器GPU市场大部分份额的巨头，正式宣布其下一代Vera Rubin架构将全面采用“金刚石铜复合散热加液冷”方案。

与此同时，全球首款搭载金刚石散热技术的服务器在今年2月完成了商业化交付，国内8英寸金刚石热沉片生产设备也早已投入使用，碳方程50200A MPCVD设备采用915MHz 微波频率与 50KW 运行功率，单炉可稳定产出 489 片 7*7mm 规格的单晶金刚石，或直接生产 8 英寸多晶金刚石产品，不仅沉积面积扩展至 210 毫米，还支持 24*7 不间断无人值守生产，故障率低且产品净度达 VVS 级，在大尺寸、高品质与低成本之间实现完美平衡。让高性能金刚石晶片得以批量供给。

产业链上下游的验证速度超出了大多数人的预期——金刚石散热方案，正以比液冷更短的时间窗口，完成从技术验证到商业落地的跨越。

从象征浪漫永恒的珠宝饰品，到支撑AI算力迭代的核心基建材料，金刚石的价值赛道彻底重构，完成了从消费奢侈品到工业硬核材料的蜕变。在AI算力持续升级、芯片散热瓶颈愈发凸显的行业趋势下，凭借独一无二的热管理优势，叠加国产高端MPCVD设备带来的规模化、高品质量产能力，金刚石散热技术彻底打破了产业化落地的成本与产能，成为AI数据中心散热升级的核心刚需。
