单晶金刚石 VS 多晶金刚石：一文看懂它们的异同

金刚石，有“硬度之王”的美誉，在材料科学领域占据着举足轻重的地位。依据晶体结构差异，金刚石可细分为单晶金刚石与多晶金刚石，这两类材料虽具备诸多共性，但微观结构的不同致使它们在性能表现、制备手段以及应用范畴等层面呈现出显著区别。

相同点：“硬核” 出身的天然优势

单晶金刚石和多晶金刚石都属于金刚石，都具有硬度之王的特性，即使用最锋利的钢铁刀具，几乎无法留下任何痕迹。其次，两者都拥有超高的耐磨性，在长期使用过程中，能够保持自身形状和性能的稳定，不易被磨损消耗。同时都具有良好的热导率，可以快速将热量传递出去，避免因温度过高而影响自身性能。这些共同的优秀特质，让它们在众多材料中脱颖而出，成为科研和工业领域的 “香饽饽”。

单晶金刚石拥有高度规整、近乎完美的晶体结构。从原子尺度来看，它的碳原子排列极其规整，按照固定的晶体结构无限重复延伸，整个晶体内部几乎不存在晶界，是一个完整、单一的晶体。这使得电子云分布均匀对称，化学键能恒定且强大，维系着物理性质在宏观层面的极致均一性。

多晶金刚石由许多大小不一、取向各异的小晶体（晶粒）聚集而成，这些小晶粒之间存在着晶界，由于晶界的存在，多晶金刚石的结构相对复杂，没有单晶金刚石那样规则和统一。

在硬度方面，虽然两者都非常硬，但单晶金刚石由于其完美的晶体结构，在某些方向上硬度表现更为突出，摩氏硬度为10，具有极高的耐磨性，甚至可以达到多晶金刚石的数倍，堪称 “硬度王者”。

光学性能上，单晶金刚石凭借其纯净、单一的结构，具有极高的透明度和光学均匀性，是制造高端光学器件的理想材料，比如用于制造精密的激光窗口和光学透镜。而多晶金刚石由于晶界的存在，会对光线产生散射作用，导致其光学性能相对较差，可在部分对成本敏感、光学精度要求相对温和的照明、显示器件领域得到应用。

单晶金刚石：室温下热导率高达2000 W/(m·K)以上，能在高温高压环境下保持稳定的物理和化学性质，可应用于大功率半导体散热、激光设备温控等领域。

多晶金刚石：热导率虽因晶界散射有所降低，但在特定温度区间内，晶界对声子散射路径的干扰可转化为优势，实现对热导率的调控，可作为半导体功率器件散热的热沉应用，其沉淀技术水平相对容易实现，制备成本也更具优势。

单晶金刚石和多晶金刚石的制备过程，就像它们选择了不同的 “成长之路”。单晶金刚石的制备难度较大，目前主要采用高温高压法（HPHT）和化学气相沉积法（CVD）。高温高压法是模拟天然金刚石在地球深处的生长环境，在高温（约 1300 - 1700℃）和高压（约 5 - 7GPa）条件下，促使碳原子重新排列结晶形成单晶金刚石。化学气相沉积法则是在高温低压环境下，将含有碳元素的气体分解，使碳原子在基底上逐渐沉积生长，最终形成单晶金刚石薄膜。这两种方法都需要精确控制各种条件，才能制备出高质量的单晶金刚石。

多晶金刚石的制备方法通过化学气相沉积法制备多晶金刚石时，由于不需要严格控制晶体的单一取向，生长条件相对宽松，因此更容易实现大面积、快速生长，成本也相对较低。

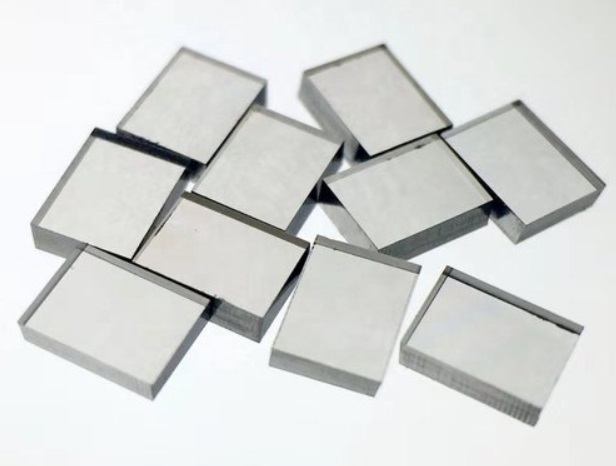

碳方程50200A MPCVD设备采用915MHZ的微波频率及50KW运行功率，该设备单炉可生产8英寸多晶产品，若用于生产单晶金刚石，单炉能够稳定产出多达 489 片尺寸为 7*7mm 的单晶金刚石，更大尺寸的多晶产品意味着更高的生产效率和更低的单位成本，能够满足客户大规模生产的需求。同时，我们的设备在技术方面也有着诸多创新和突破，确保了产品的高质量和稳定性。有效降低生产成本，提高产品的市场竞争力。

单晶金刚石：

（一）半导体领域：作为理想的衬底材料，其宽禁带、高载流子迁移率等特性有助于晶体管、功率模块突破高频、高压运行瓶颈，推动5G基站、电动汽车动力系统芯片等的革新。

（二）光学仪器制造：用于制造高精度的光学窗口、透镜等，如红外探测器、太空望远镜等，可提高设备的光线捕捉和解析能力。

（三）超精密加工：如制造切削工具，可实现对材料的高精度、高效率加工，在加工有色金属时，表面粗糙度可达Rz0.1-Rz0.05μm，被加工工件的形状精度控制在50nm以下。

多晶金刚石：

（一）研磨抛光：作为精密磨料，广泛应用于蓝宝石晶片、碳化硅晶片、功能陶瓷等硬脆材料的精磨和抛光，能在保证加工质量的同时提高效率。

（二）电子封装：多晶金刚石薄膜可作为散热基板，解决芯片发热问题，为电子产品的轻薄化和性能提升提供支持。

（三）半导体散热：多晶金刚石膜可作为半导体功率器件散热的热沉，提高器件的散热性能，保证其稳定运行。
