金刚石多晶:散热领域的新星及其应用探索
- 作者:碳方程新材料(山西)有限公司
- 类别:行业新闻
- 更新时间:2024-10-18 08:44:04
- 浏览量:19人阅读
随着科技的飞速发展,电子设备的性能不断提升,功耗也随之增大。在有限的空间内实现高效散热,已成为制约电子设备性能提升的关键因素。在此背景下,金刚石多晶作为一种新型散热材料,逐渐崭露头角,成为散热领域的璀璨新星。让我们一起来揭秘金刚石多晶的崛起与应用。
金刚石多晶概述
金刚石多晶是由许多微小金刚石晶体组成的材料,它不仅保留了金刚石的高热导率、高强度和良好的化学稳定性等优点,同时克服了单晶金刚石成本高昂、加工难度大的问题。目前,金刚石多晶的制备方法主要包括化学气相沉积(CVD)、高温高压(HPHT)合成和等离子体化学气相沉积等。这些方法各有特色,共同致力于研发出高热导率、低成本且易于加工的金刚石多晶材料。
金刚石多晶的散热优势
高热导率:金刚石多晶的热导率远高于传统散热材料,如铜和铝。其热导率范围在1000-2000W/m·K之间,而铜的热导率仅为385W/m·K,铝的热导率为237W/m·K。这使得金刚石多晶在散热领域具有显著优势。
良好的机械性能:金刚石多晶具有较高的硬度和耐磨性,适用于极端环境下的散热需求,确保设备在恶劣条件下仍能稳定运行。
化学稳定性:金刚石多晶不易与其他物质发生反应,适用于多种环境,保障散热效果的持久稳定。
易于加工:金刚石多晶可通过切割、打磨等工艺加工成不同形状和尺寸,满足不同的散热需求。
金刚石多晶的实际应用案例
先进封装技术:厦门大学电子科学与技术学院与华为等团队合作,成功将多晶金刚石衬底集成到2.5D玻璃转接板封装芯片的背面。这种技术显著降低了芯片的最高结温和封装热阻,展示了金刚石多晶在先进封装技术中的巨大潜力。
半导体激光器:金刚石热沉片被应用于半导体激光器中,显著提升了散热效率。例如,碳方程利用先进的MPCVD技术制备的高质量CVD金刚石热沉片,在半导体激光器中实现了显著的降温效果和功率提升。
5G通信领域:在5G通信领域,金刚石热沉片为高频高功率射频器件提供了卓越的散热效果,增强了系统的可靠性。此外,金刚石材料还被应用于新能源汽车领域,通过减少热失控现象,延长了电池续航并提升了安全性。
大功率器件:金刚石材料被称为第四代散热材料,对于大功率电子器件、半导体芯片等关键器件的散热具有重要作用。碳方程采用微波等离子体化学气相沉积法制备的大尺寸、高品质金刚石薄膜,被广泛应用于半导体激光器作为热沉材料,显著提升了散热效率。
面临的挑战
成本问题:尽管金刚石多晶的制备成本已有所下降,但与传统散热材料相比,其成本仍然较高。未来需要通过技术创新和工艺优化,进一步降低制备成本,推动其广泛应用。
应用拓展:金刚石多晶在半导体领域的应用主要集中在散热方面,未来需要拓展其应用范围,探索其在生物医学、航空航天等领域的应用潜力。
市场接受度:作为一种新型材料,金刚石多晶需要时间让市场和消费者接受。这需要行业内的共同努力和推广,提高市场认知度。
未来趋势
根据多份研究报告,金刚石多晶行业在未来几年内将继续保持增长态势。预计到2030年,全球金刚石多晶加工机市场规模将达到43.11亿美元,年复合增长率为2.8%。随着金刚石多晶行业市场向新兴国家倾斜,亚洲地区的市场份额将会提升,而欧美市场份额则保持相对稳定或微跌。此外,金刚石多晶技术的不断进步将进一步推动其在航空航天和新能源汽车等领域的应用,提升其市场竞争力和应用广度。
综上所述,金刚石多晶作为散热领域的新星,具有广阔的发展前景和巨大的应用潜力。随着科技的不断进步和研究的深入,金刚石多晶无疑将成为未来材料科学的重要分支,为我们的生活和工作带来更多的创新和改变。同时,我们也需要关注和解决它在发展过程中面临的挑战,以实现其在各个领域的广泛应用。

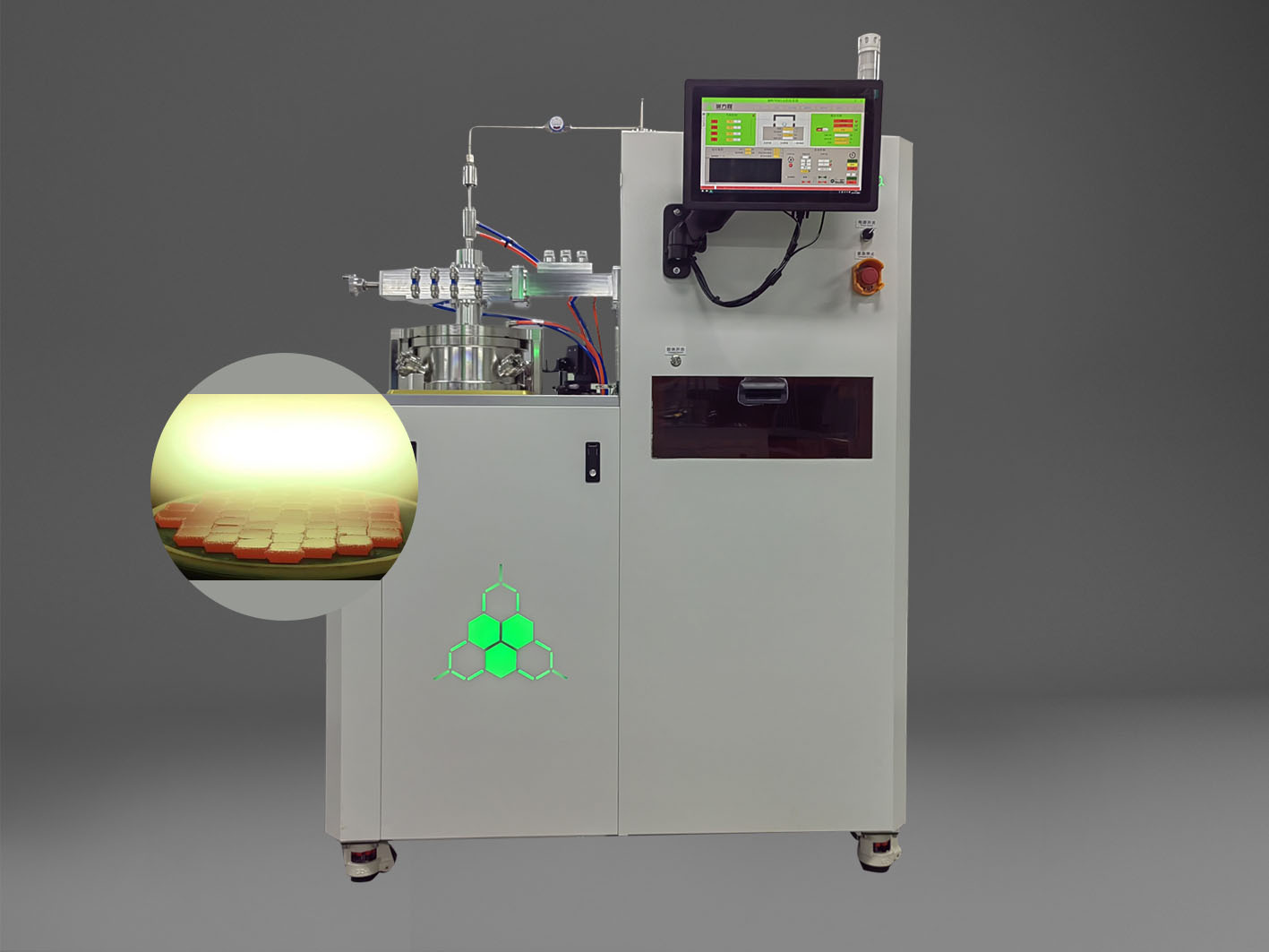

碳方程10KW MPCVD设备采用最先进的CVD系统,具有高可靠性、稳定运行、无人值守的安全联锁性能。可实现24 * 7的连续稳定生产,故障率很低,采用高真空不锈钢水冷却腔体,无硅污染,这不仅增强了设备的耐用性,还显著提高了生产效率。生长机台调节范围可达15MM,可灵活适应各种生产需求。单个炉输出多达57件(7*7mm),所生产的产品净度等级可达到VVS级。
